跳ね上げ門扉の修理。跳ね上げ門扉のリモコンの追加。　三協アルミ製

おすすめ品情報とは違いますが
今回はお問合せの多い跳ね上げ門扉の修理についてのお話です。

故障の際にはどうしたら良いのか？こちらをご覧になってご参考いただければ幸いです。

(記載は平成２９年２月７日現在の話です。これ以降に発表された商品や部品の変更など異なることがありますのでご了承願います。）
※　写真や記載内容の一部は三協アルミ社のホームページより転用しております。

跳ね上げ門扉は開発されてから約１５年ほどになります。初期の頃のものに比べて各社バージョンアップを３～５回ほど行っています。
初期の頃に販売されたものが不具合が多くなってきており、弊社にも多くの問い合わせが来ております。

yamasoでは各メーカーの取扱店に登録しており、設計施工だけではなく、メンテナンスのお問合わせも頂いております。

お客さまの多くは故障した際に、取付メーカーに問合せを行い、近所の施工店(取扱店）を教えてくれます。
メーカーさんは、直接お客様との商品の販売を行わない事が多く、施工店を紹介するという仕組みとなります。
施工店もメーカーに確認して材料を取り寄せるというようになるので、ちょっと面倒かと思いますがこれは業界の仕組みとしてご理解いただきますようお願い致します。

今回はお問合せの多い三協アルミ製の跳ね上げ門扉についてのみにお話させていただきます。
（決して三協アルミ社製の商品が不具合が多いからということではありません）

各部の名称は上の図のようになります。

基本的に電動式の駆動（電源側）は外観（道路から見て）左側となります。

耐用年数は電動式で１０年前後。手動式で１５年前後となります。
中には電動式で５年で故障するものもあります。使用頻度や使用している環境などにより大きく異なってきます。

基本的には跳ね上げ門扉は閉めた状態で使用するものです。
開けた状態で放置すると故障の原因となります。
また、降雪時に開放し、上に雪が積もった状態で放置すると故障することがあります（横板タイプなど。実際にありました）

リモコン原因による故障以外では、モーターが動かなくなるという事例があります。
リモコンか本体かどちらが原因とわからない場合は、

①　柱についている開閉ボタンで動くかどうか確認して下さい。
　　動けばリモコン。動かなければ本体が原因の可能性が高いです。

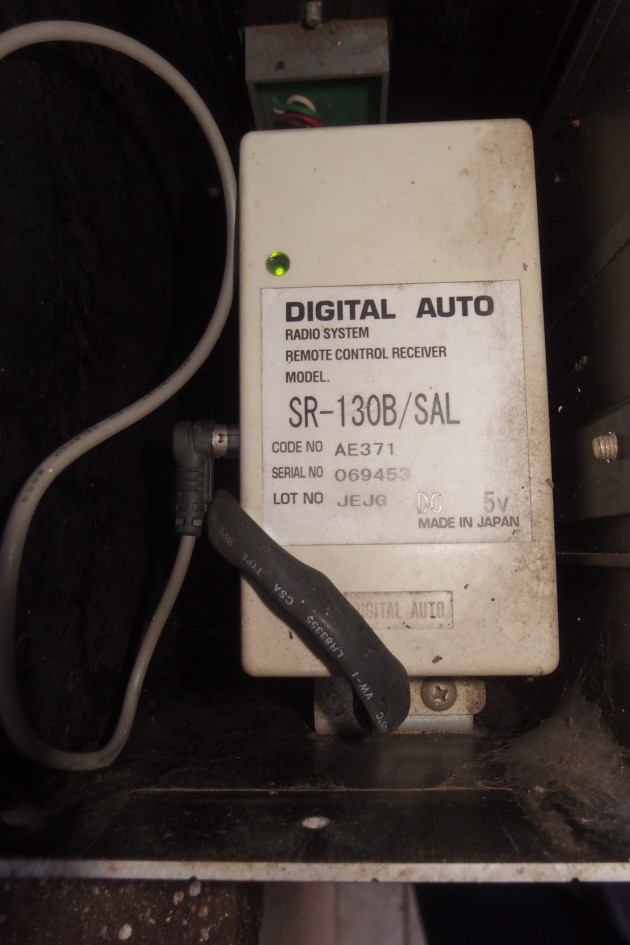

　　この時に緑色のランプが消えていればモーターに電源が行っていないことになります。
　　点いている場合はリモコン側の原因と思われます。

こちらのモーターが故障している場合モーターやシリンダー、ギアなど柱内部のすべての交換となります。部分的な直しはできません。
使用する商品により異なりますが修理費は約20万円前後となります。

手動式でも上がりきらない。下がってくるなどの症状が出た場合は柱内部の交換となり、10万円前後の費用がかかります。

リモコンが作動しない場合、まず下記をご確認ください。

・電池残量
　　リモコンの電池が消耗している場合は、電池を交換してください。

・電源スイッチ
　　気付かないうちにリモコンの電源スイッチがOFF（切）になっている場合があります。電源スイッチをＯＮ（入）にしてください。

・柱スイッチ
  　リモコンだけでなく、柱スイッチでも作動しない場合、ブレーカーを一度切った後、再度ブレーカーを入れ直すことで改善されるケースがあります。一度お試しください。

・追加リモコン登録
　　追加購入したリモコンが作動しない場合、登録されていない可能性があります。登録した上でご使用ください。登録方法は こちら をご覧ください。

※上記で改善されない場合は、ご購入先やYamasoへご相談ください。

使っているうちに下の隙間が大きくなったりすることがあります。
少し浮いたような状態にあるということですね。

また少し上がりにくくなった状況ということも聞かれます。

この場合、アームと本体を取り付けているビスの位置を調整することで対応可能です。
【標準的ライン】と言う位置で通常取り付けますが床の勾配により若干ずらすこともあります。

物を持ち上げる時に、上の方を持つより下の方を持ったほうがより力が入れやすいですね。
若干下にすると軽く感じるように、少し下げて取り付けるだけで大幅に上がりやすくなります。

※　できるだけ専門工事会社にお願いして下さい。

こちらも上記のようにアームの位置を変えて本体で調整するか、
ストッパーの交換になります。

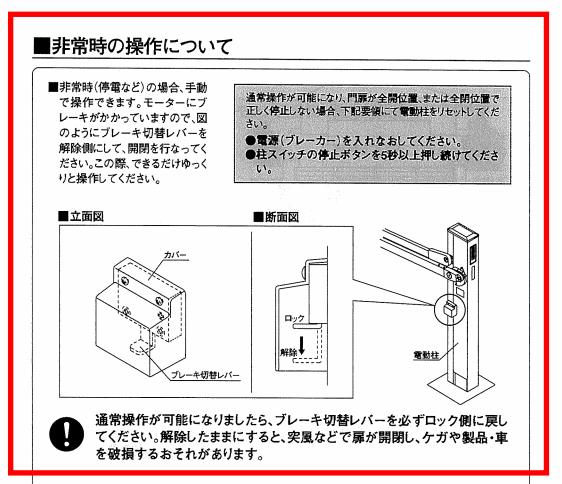

手動で操作ができます。
モーターにブレーキがかかっていますのでブレーキ切り替えレバーを解除側にして開閉を行って下さい。

通常操作が可能になった際にはブレーキ切り替えレバーを必ずロック側に戻して下さい。解除したままにすると突風などで扉が開閉し怪我をしたり製品・車を傷める恐れがあります。

通常操作が可能になり、門扉が全閉・全開位置で正しく停止しない場合、
①　電源（ブレーカー）を入れ直す
②　柱のスイッチ停止ボタンを５秒以上押し続ける。

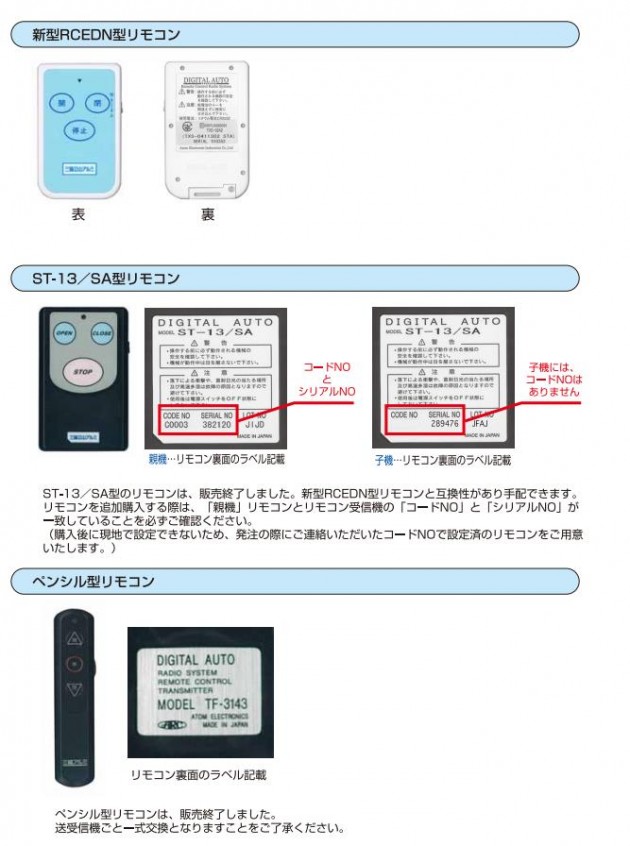

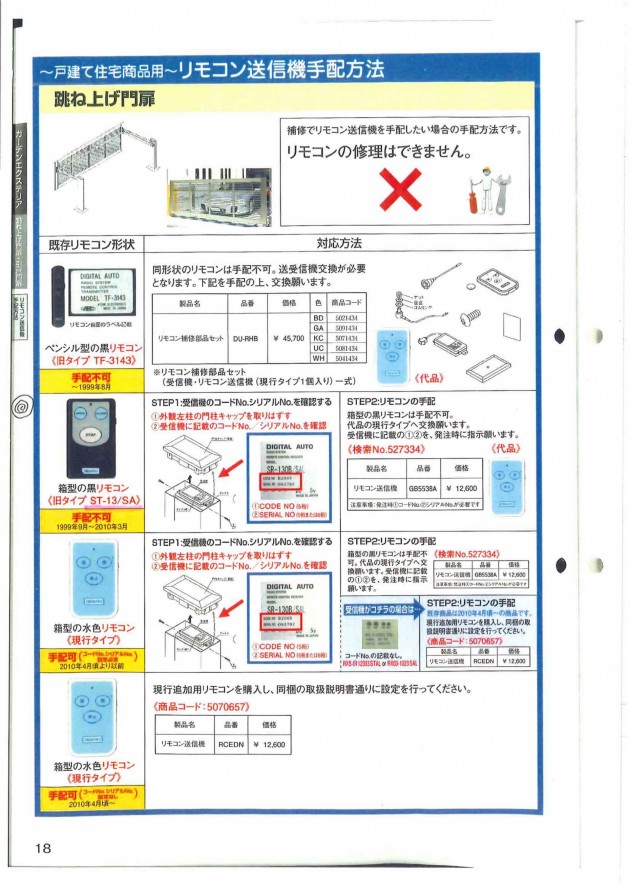

追加でリモコンをご購入される場合、
上記の図を参考にご依頼願います。

よくわからない場合は、リモコンと、柱内部のモーター部分を写した写真をメール添付で送信お願いします。

リモコンはコードナンバー等にて設定してからお客様にお届けしますので、お客様が設定する必要はございません。

届きましたら、同封のボタン電池を入れ、右側面にある入切スイッチを入りにし、電源が点灯していることを確認してから操作願います。

ご自身で登録する場合はこちらをご参照下さい

Ａ１　跳ね上げ門扉を電動にする場合、既設の扉は利用できますが、柱とアーム部分は交換が必要となります。　また年代によっては扉を再利用することがでず、商品一式の交換となるケースが有ります。

Ａ２　操作スイッチを右側の門柱に変更はできません。別途オプションの増設スイッチ用柱　であれば任意の場所に追加で取付可能です。

Ａ３　使用している支柱、門扉の構造が異なるため、標準タイプからハイルーフタイプに変更することはできません。変更する場合は商品一式の交換となります。

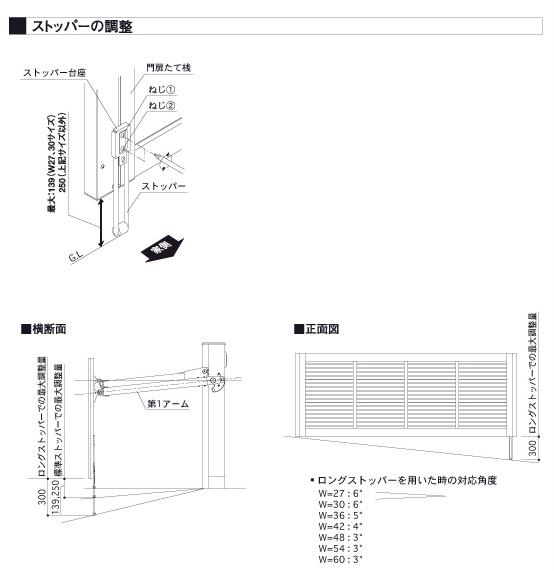

門扉ストッパーの位置を調整すること、傾斜地でも設置は可能です。
但し扉のW（幅）寸法によって対応できる高低差が異なります。

【扉サイズ】
①　W27（門扉幅2650mm）、W30（門扉幅2950mm）サイズの場合　→　139mmまでの高低差に対応可能です。
②　上記サイズ以外のワイドサイズの場合　→　250mmまでの高低差に対応可能です。
　※　上記を超える場合はオプションのロングストッパーをご使用下さい。
③　オプションのロングストッパーを使用した場合　→　300mmまでの高低差に対応可能です。

奥行きに余裕がある場合という条件となりますが、
設置位置を道路面より300mmほど下げ、床をねじるように仕上げ、規定のロングストッパーの最大値300mmにすると設置可能です。

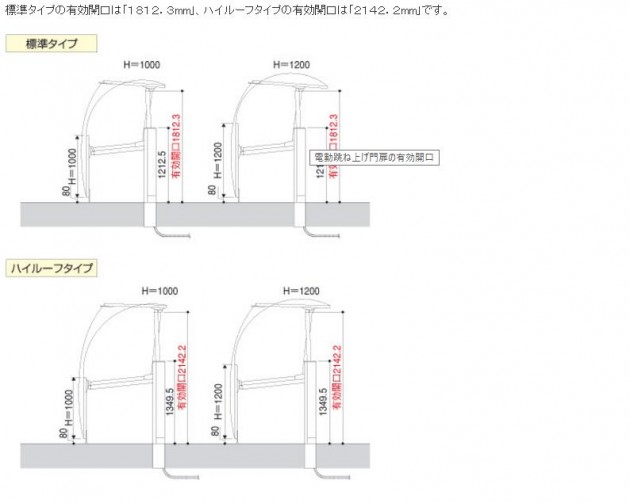

標準タイプで1812.3mm。ハイルーフタイプで2142.2mmとなります。

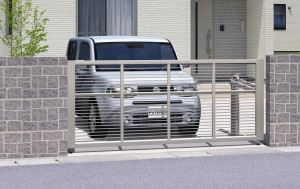

ラビーネＭ1型　（Ｍは木目調のアクセントが入る略です。以下同様）
W3000×H1200　
手動ハイルーフ　￥262,700
電動ハイルーフ　￥464,100

Ｗ6000×H1200
手動ハイルーフ　￥395,100
電動ハイルーフ　￥618,100

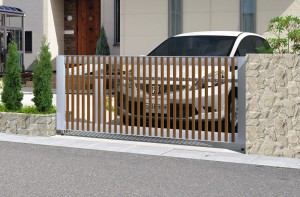

ラビーネＭ２型　
W3000×H1200　
手動ハイルーフ　￥262,700
電動ハイルーフ　￥464,100

Ｗ6000×H1200
手動ハイルーフ　￥395,100
電動ハイルーフ　￥618,100

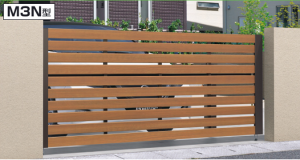

ラビーネＭ３Ｎ型　
W3000×H1200　
手動ハイルーフ　￥355,500
電動ハイルーフ　￥565,900

Ｗ6000×H1200　
手動ハイルーフ　￥507,800
電動ハイルーフ　￥730,800

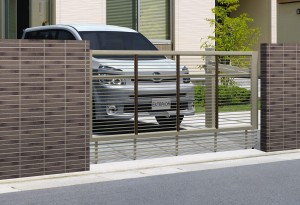

ラビーネＭ４型　
W3000×H1200　
手動ハイルーフ　￥316,200
電動ハイルーフ　￥526,600

Ｗ5400×H1200　（このタイプはW5400までとなります）
手動ハイルーフ　￥490,900
電動ハイルーフ　￥713,900

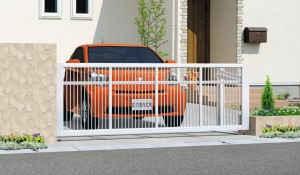

ラビーネＭ５型 （ペットガード（傾斜地）タイプ）
W3000×H1200　
手動ハイルーフ　￥298,300
電動ハイルーフ　￥508,700

最大サイズ
Ｗ3300×H1400
手動ハイルーフ　￥336,100
電動ハイルーフ　￥546,500

おすすめは電動です。費用は高くなりますが、雨天時に車を降りて開閉しなければならない。電動ですとリモコン操作で開閉できるので濡れずに済みます。

従来の伸縮門扉が車お降りて開閉するのに対して、跳ね上げ門扉はリモコン操作での開閉となり、雨に濡れずに車庫入れが出来るということが跳ね上げ門扉を選ばれる方のご感想です。

これは絶対にやってはいけないことです。
跳ね上げ門扉の柱は、柱の持ち上げる標準重量が決まっています。
各扉の重さに対して、幅の違いにより、【おもり】を付けています。
現場で切断した場合バランスが崩れて故障の原因となります。
うまく使用できたとしても、たまたまということも有り、不具合が出て柱内部の部品を変えた場合に下がりきらない。上がりきらないなどの不具合が出る事があります。
この場合メーカーとしては新しく変えたとしても保証の範囲外となります。
およそ30cm刻みでカタログにサイズを記載していますが、特注寸法にて5ｃｍや10ｃｍ間隔で作成可能です。（商品による）

例えばラビーネM4型　3012タイプの場合
電動式ハイルーフ定価￥501,500に対して、扉の金額は￥137,100となります。
費用の多くは柱や柱内部の金額となります。
特注寸法で発注した場合はメーカーも【おもり】のバランス調整をして出荷しますので後日修理しても保証はききます。

ペットガードを利用して下部の隙間を隠すことは可能です。
但し微妙なバランスがあるため、ご自身で市販の柵をとりつけることは故障の原因となります。
故障した際は保証期間内でも有償となります。
目隠しタイプなど、多くの格子が入っている3型、4型にはペットガードは取り付けられません。
これはどのメーカーも共通なことですので、今後発売されることを期待したいものです。

一概にどこのメーカーが良いということは言い切れません。
各メーカーそれぞれ工夫して作成しています。

各メーカーの特徴を上げると
LIXIL：種類が豊富。目隠しタイプなど隙間を少なくしたものを出しているのはLIXILのみ。ワイドタイプで1モーターと2モーターと何故か両方出している。1モーターは扉を持ち上げる際にねじれたように上がるので故障しやすい用に思える（主観です。）
三協アルミ：価格が安い。無難な作り。但し、ストッパーが細くて曲がりやすい。
YKKAP：種類は少ないが、扉の剛性などは一番強固。
シコク化成：鋳物調の跳ね上げの先駆者。洋風な家につけるならシコク化成。

（あくまでも筆者個人の主観ですので、苦情は受け付けません。いつもメーカー担当の方に言っていますが直してくれないのであえて書いています。）

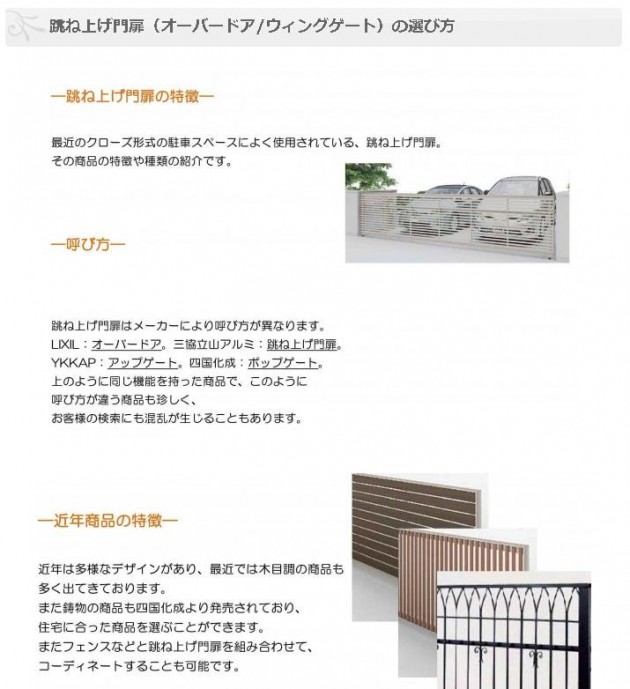

yamasoのホームページ記載の跳ね上げ門扉の選び方
作成は5年前にもなりますが、記載内容は基本的な事項ですので変わっておりません。
お客様だけではなく、多くの工事店。ホームページ制作会社が参考にされています。
