お姫様アパートの外構～ 事前工事 解体・擁壁工事
工事概要
-
工事場所
横浜市港南区
-
工事区分
新築外構
-
工事種類
サイクルポート・レンガ・石張り・樹脂舗装・パーゴラ・樹脂フェンス・ライティング
-
お客様のご要望
yamasoの自社物件につき、展示場を兼ねた素材の良さを使いこなした外構

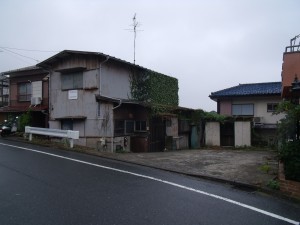

工事前
-

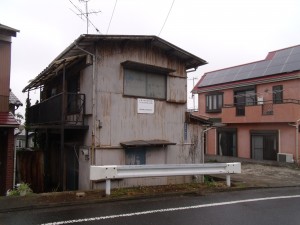

昭和41年に建築された木造住宅でした。
-
yamasoの社長が中学校まで住んでいた自宅です。
施工中
-
解体工事もyamaso自社スタッフで行っています。
-
さすが昭和40年代前半の建物。断熱材もなく、柱の裏にはすぐにトタン張りでした。
-
内装がほとんどなかったので容易に解体できました。 2階の屋根裏にはツバメなど鳥が運んできたと思われるわらがあり自然の？断熱材になってました。
-
解体工事完了です。
-
擁壁工事着工前です。 工程差は２ｍ弱です。
-
既存は大谷石積でした。
-
既存の大谷石は裏にコンクリートもなく並べているだけのものでした。昭和41年ではこれぐらいだったのでしょうか？。
-
掘削完了。砕石敷きまで行いました。
-
ベースの鉄筋です。 本来トムトラスト擁壁は鉄筋が不必要。厚みも１００ｍｍでよいのですが、 今回は２００ｍｍとして鉄筋も2段入れて強固なものとしました。
-
ベースのコンクリート打ち完了です。 本来は1040mmほどのベース幅ですが 今回は１２００ｍｍとしております。
-
トムトラスト用のブロックをベースコンクリートの上に並べます。 1段目はしっかりと高さや通りを確認。
-
2段目以降はブロックに突起がついているので、置くだけです。半日もあれば60本ほどはならべられます。 触れ止め防止の金具と鉄筋を溶接しています。
-
コンクリートは3段おきに打設です。 それ以上の高さでは施工中コンクリートの圧力により倒れてしまいます。
-
外側はこのような形になります。 ブロック肌になりますが、3分の1ほどのところにラインがあり、破れ目地(そろわない目地）となります。
-
上部もブロック積み、控え溶接
-
型枠・コンクリートの繰り返しです。
-
最終のコンクリート打設前です。 1段根入れ(地面より深く入る部分）があるのでﾍﾞｰｽｺﾝｸﾘｰﾄより11段積となります。
-
コンクリートの打設終了。 下部で１２００ｍｍの幅のコンクリートは上部では３００ｍｍとなります。
工事完了後
-

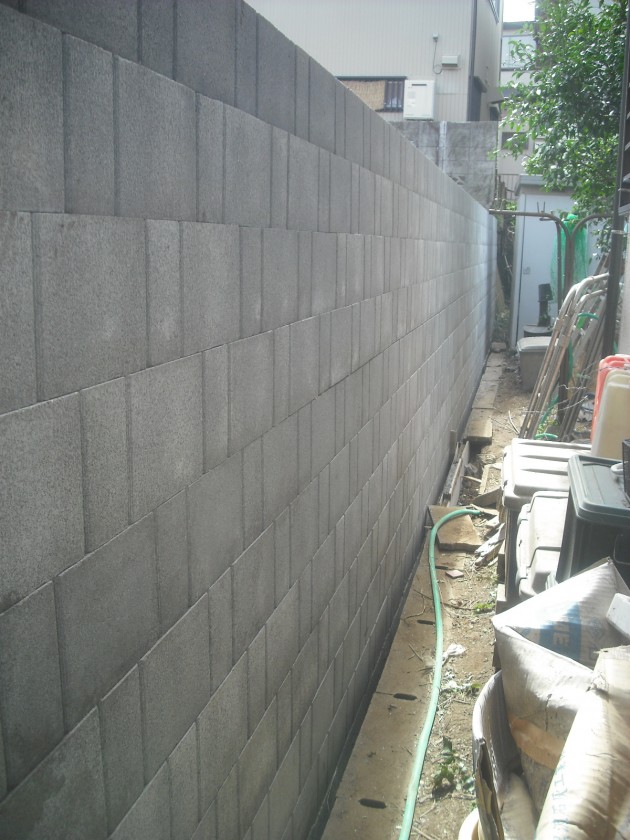

外部からの仕上がりの様子です。 1段（２００ｍｍ）につき５ｍｍの段差が生じます。２ｍでは５０ｍｍの敷地後退。 ２ｍの高さの場合、従来の間知石擁壁では536ｍｍ敷地が後退。 コンクリートのＬ型擁壁は垂直にて作成できますが、ベースとなる部分が２ｍまで必要となります。 建物までの距離が近い場合などはこのトムトラストはお勧めです。
工事完了後
-
外部からの仕上がりの様子です。 1段（２００ｍｍ）につき５ｍｍの段差が生じます。２ｍでは５０ｍｍの敷地後退。 ２ｍの高さの場合、従来の間知石擁壁では536ｍｍ敷地が後退。 コンクリートのＬ型擁壁は垂直にて作成できますが、ベースとなる部分が２ｍまで必要となります。 建物までの距離が近い場合などはこのトムトラストはお勧めです。

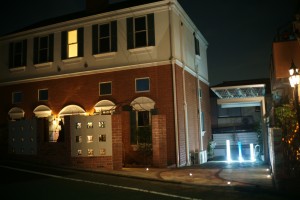

夜景写真
